D3-S6-08RTJCL3AM-D25S2-4V04FN-V04FN

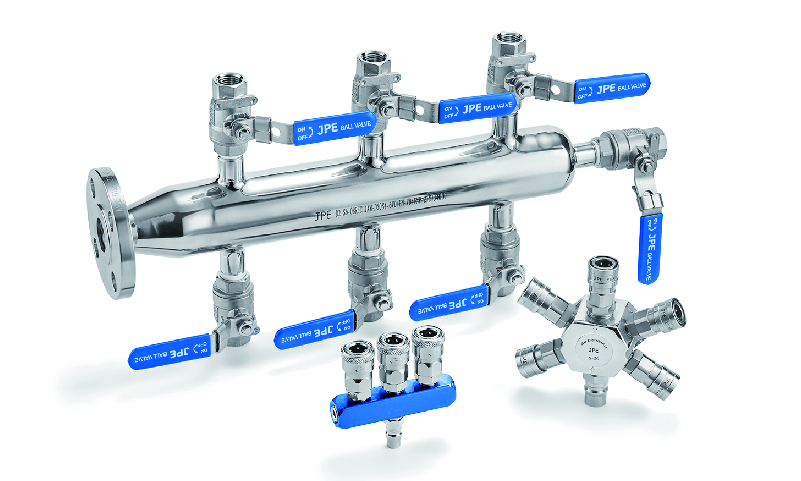

SS316L JPE 气源分配器D3型 一进四出 1"ASME法兰(300#)环形面入 *1/2"内螺纹NPT出 *1/2"内螺纹NPT排放 主管道1"SCH.20s
- 可依客户需求进行客制化制作
- 主管道材料符合 ASTM A312 标准
- 采用氩气保护钨极电弧焊接（GTAW／TIG）制程
- 可选配附加压力表
- 阀门密封元件标准配置为氟橡胶（FKM）、聚四氟乙烯（PTFE）或石墨（Graphite）
- 材质提供不锈钢 SS316L／304 可供选择
- 所有产品于出厂前皆依额定压力之 1.1 倍进行氮气功能性检测及密封试验
- D1 系列：配置一片式铸造球阀（含蝶型把手球阀及带锁球阀）
- D2 系列：配置二片式铸造球阀（含蝶型把手球阀及带锁球阀）
- D3 系列：配置 JPE 三片式 50K 铸造球阀
- D4 系列：配置 JPE 三片式球阀 3000 PSI
- D5 系列：法兰入口配置二片式铸造球阀（含带锁球阀）
- D8 系列：配置 JPE 卡套针阀系列
- D10 系列：配置 JPE 螺纹接头
法兰压力等级1
Class 300
其他配件
無壓力表
排放配件
無配件
排放形式
內螺紋NPT
排放尺寸
1/2"
排放阀门
帶閥門
出口配件
無配件
出口类型
內螺紋NPT
出口尺寸
1/2"
出口阀门
帶閥門
出口数量
4
主管道尺寸
1"
入口阀门
無閥門
法兰规范1
ASME B16.5
入口类型
法蘭環形面密封面
入口尺寸
1"
材质
SS316L
