C-DBB-S6-C-BNX20TD15RFAM6-D15RFAM6-02P

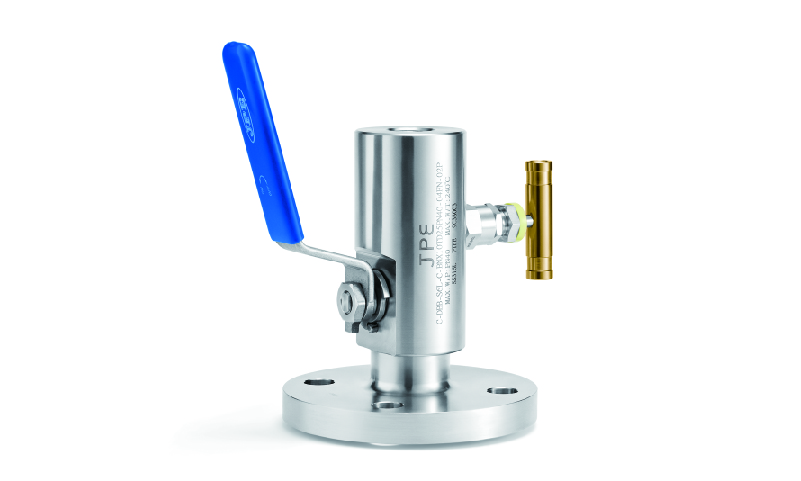

SS316L JPE DBB阀门单截止单排放 球阀-针阀 孔径20mm 1/2"RF法兰(600#)ASME B16.5入 *1/2"RF法兰(600#)ASME B16.5出 附1/4"NPT堵头 附PTFE的垫片
- 本体采用锻造成型，材质符合 ASTM A182 F316L、Inconel 625 等标准
- 结构紧凑、体积小、重量负载低，可有效减少潜在泄漏点
- 最大程度缩小安装空间与支撑结构需求
- 单一阀体设计，大幅降低安装与后续维护时间及成本
- 提供多种配置选择：单截止单排放、截止／排放／截止、截止／截止／排放
- DBB 阀以单一阀体整合多阀组结构，取代传统多阀门安装方式，可减少 30% 以上潜在泄漏点
- 采用防飞出阀杆设计，提升操作安全性
- 上密封元件标准配置为氟橡胶（FKM）、聚四氟乙烯（PTFE）或石墨（Graphite）
- 连接方式包含法兰对法兰、螺纹对螺纹、承插焊及对焊
- 法兰界面符合 ASME B16.5、HG/T 20615-2009、HG/T 20592-2009 标准
- 所有产品于出厂前皆依据 API 598 进行水压测试，并以 1.1 倍或最高额定工作压力进行阀座密封测试及低压气体阀座密封试验
材质
SS316L
孔径
20mm
填料
PTFE
堵头尺寸
1/4"NPT
法兰压力等级2
Class600
法兰规范2
ASME B16.5
法兰密封型式2
突面
出口尺寸/类型
2"法兰
法兰压力等级1
Class600
法兰规范1
ASME B16.5
法兰密封型式1
突面
入口尺寸/类型
2"法兰
结构
球阀-针阀
配置
单截止单排放
