VCD设备针阀选型全攻略：六大核心维度详情解析

在半导体真空干燥工艺中，针阀承担着气体流量精密调节的作用。VCD设备主要应用于涂布工艺之后，通过真空环境去除基板表面附着的多余溶剂。在这一过程中，工艺气体的流量控制精度直接影响工艺稳定性、干燥均匀性与产品品质

针阀凭借其独特的针状阀芯结构，能够实现比球阀或截止阀更加精准的微流量调节。本文围绕VCD设备针阀的六大关键选型维度，结合JPE沅亨NV11系列产品的技术特性，提供一份实用的参考指南。

一、介质与材料兼容性：工艺气体的“化学安全”防线

VCD设备涉及的气体介质通常包括氮气、氩气等载气，以及部分工艺中使用的有机溶剂蒸气。这些介质对阀门的耐腐蚀性、耐压能力和材料纯度提出了明确要求。

316L不锈钢：高洁净与耐腐蚀应用中的常见选择

NV11系列针阀阀体采用ASTM A182 SS316L不锈钢材质。316L中的“L”代表低碳（碳含量≤0.03%），相比普通316不锈钢，焊接后不易发生晶间腐蚀。这一特性在VCD设备的长期运行中尤为重要——焊接接头若发生腐蚀，不仅影响密封性，更可能析出金属离子污染工艺气体。

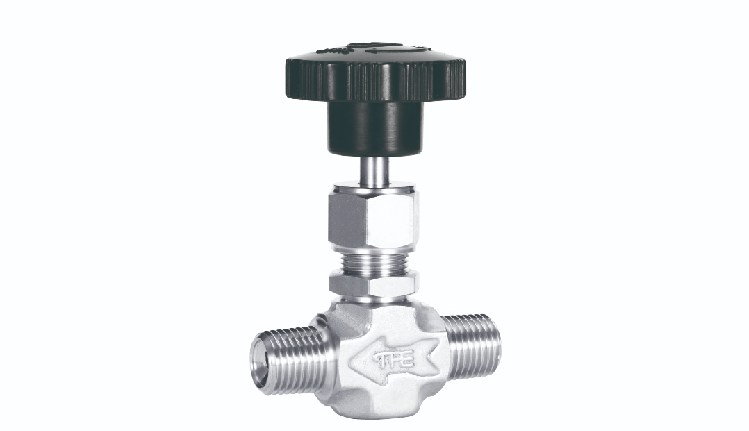

【点击图片即可查看JPE NV11锻造直通针阀详情】

PTFE密封：化学惰性的“守门员”

NV11系列上密封元件标准配置为聚四氟乙烯（PTFE）。PTFE具有极佳的化学惰性，可耐受大多数化学品且不易老化，属于常见密封选项之一，仍需依温度、介质与洁净要求确认。对于更高温度工况，还可选择石墨填料选项。

选型建议：对于涉及有机溶剂蒸气或腐蚀性气体的VCD工艺，应优先选用316L不锈钢阀体搭配PTFE密封的组合。NV11系列同时支持依工况需求选择禁油/氧清洁针阀，进一步降低污染风险。

二、核心性能与精度：微流量调节的“毫厘”之争

VCD工艺对气体流量的控制精度要求极高。与球阀的快速启闭不同，针阀通过细长针状阀芯配合阀座孔径控制流体，依靠多圈旋转手轮进行精密调节。

精度关键参数：

• 额定工作压力：NV11系列不锈钢材质可达6000 psig（约414 bar），从容应对VCD设备中可能出现的高压气体输送需求；
• 调节线性度：阀芯（锥形）与阀座（喇叭口形）的配合可实现“线性调节”——开度与流量呈近似线性关系；
• 结构选型：提供直通型及角型两种结构可选，适应不同气路布局需求。

选型建议：VCD设备通常需要长期稳定的微流量输送。需注意针阀开关行程较长，无法像球阀般瞬时切断流体，且肉眼不易从手轮位置判断阀门开度。对于需要精确流量控制的应用场景，建议选用带有刻度指示或位置反馈的针阀配置。NV11系列标配黑色圆形合成树脂把手，另有铝制一字型把手可供选择，支持面板安装。

三、密封与连接方式：零泄漏的系统保障

VCD工艺中使用的部分气体具有毒性或易燃性，任何外漏都可能造成安全隐患；而内漏则直接影响工艺气体的配比精度。

密封结构：NV11系列上密封元件标准配置为PTFE。PTFE具有极低的摩擦系数和优异的耐化学腐蚀性，在-200°C至260°C的宽温域内保持稳定的密封性能。对于更高要求的低逸散应用，NV11系列还提供低逸散针阀选项，可满足ISO 15848-1等国际低逸散排放标准。

连接方式：NV11系列连接方式包含JPE卡套式、内螺纹及外螺纹连接。卡套式连接在半导体高纯气体系统中尤为常见，其紧凑设计有助于减少系统体积和潜在泄漏点。可依型号选择 JPE 卡套、内螺纹 NPT / BSPT、外螺纹 NPT / BSPT 等连接方式

泄漏标准：高洁净及高纯气体系统会依工况设定更严格的泄漏要求，远高于普通工业阀门标准。

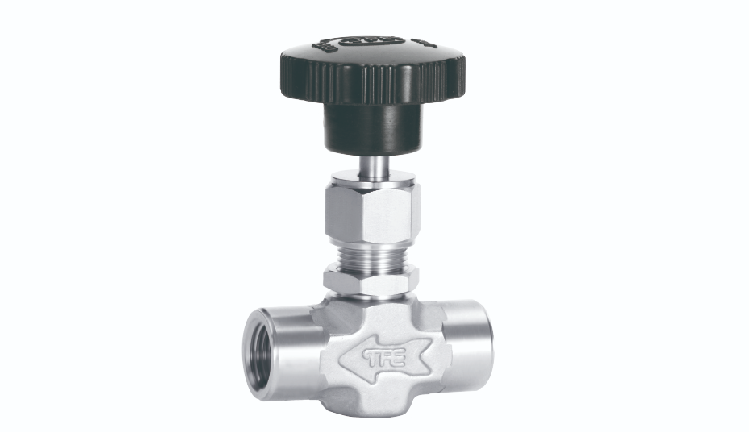

【点击图片即可查看JPE NV11锻造直通针阀详情】

四、工作环境与合规：从洁净室到国际标准

洁净度控制

半导体行业对电子特气的纯度要求通常在5N（99.999%）以上。流体系统中使用的管阀件若清洁度不达标，可能导致产品质量缺陷。

• 洁净室等级：JPE 已建置 Class 1000 与 Class 10000 无尘室，支持高洁净产品相关制程
• 颗粒贡献评估：ASTM F1394标准提供了用于确定气体分配系统阀门颗粒贡献的测试方法；
• 禁油处理：NV11系列支持禁油/氧清洁针阀选项，可有效避免油污与工艺气体生成杂质。

合规与标准

NV11系列阀体材质同时符合ASTM A182 SS316L及JIS H3250 C3771标准，体现了对国际材料规范的全面遵循。

五、生产与品控：从原材料到成品的全流程保障

一只优质VCD设备针阀的背后，是一套严苛的生产与品控体系：

1.原材料控制

阀体材质需提供材质证明书（MTR），确保化学成分和力学性能符合ASTM A182标准要求。

2.锻造工艺

NV11系列采用锻造阀体设计。锻造工艺成型的阀体相比铸造件具有更致密的晶粒结构和更高的机械强度，在高压力工况下不易产生微裂纹。

3.精密加工

阀芯尖端经精密磨削，确保与阀座的贴合精度——这是实现微流量线性调节的工艺基础。

4.洁净组装

针对高洁净或禁油 / 氧清洁需求，可结合洁净组装与包装流程。对于禁油/氧清洁针阀，需采用专门的清洁工艺和包装方式。

5.出厂检验

NV11系列所有产品于出厂前皆进行1000 psig氮气功能性检测及密封试验，确保每一只阀门在交付前都经过严格的泄漏验证。

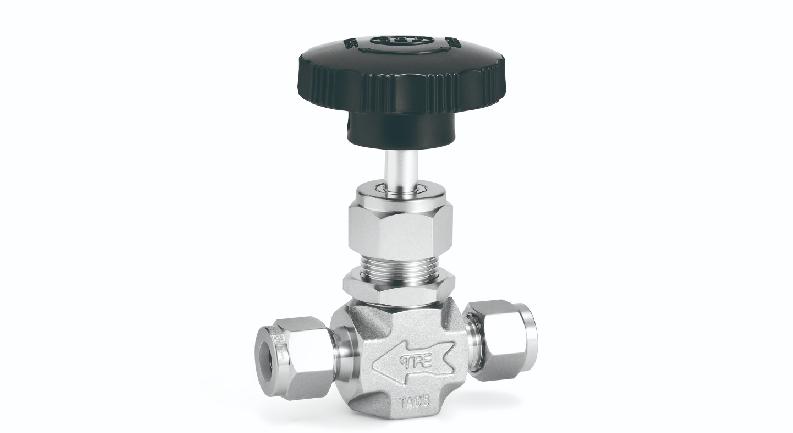

【点击图片即可查看JPE NV11锻造直通针阀详情】

六、性能复测：长期可靠性的“体检报告”

阀门不是一次性采购品，而是需要长期维护的关键部件。性能复测是确保阀门在全生命周期内持续满足工艺要求的必要手段：

复测项目：

• 密封性复测：定期进行氦气质谱检漏，确保泄漏率持续达标；
• 操作力矩检测：监测阀杆操作力矩变化，判断密封件磨损状态；
• 颗粒度复测：定期取样检测阀门内腔颗粒物水平，评估洁净度保持能力；
• 流量特性验证：复测阀门的流量-开度曲线，确保调节精度未发生偏移。

选型建议：采购时应要求供应商提供完整的出厂检验报告，并明确质保范围和期限。NV11系列支持依工况需求提供多种定制选项，包括禁油/氧清洁针阀、低逸散针阀或带插梢针阀，体现了供应商对客户个性化需求的响应能力。同时应关注备件供应（如密封套件、把手等）是否可快速获取，以及产品是否具备唯一序列号以实现全流程追溯。

结语

VCD设备针阀的选型，本质上是为精密真空干燥工艺寻找一位可靠的“流量管家”。从材料兼容性、调节精度、密封可靠性到生产品控和长期复测，每一个环节都直接影响晶圆的干燥均匀性和设备的安全运行。

沅亨NV11系列针阀凭借316L不锈钢材质、6000 psig高压等级、PTFE密封以及出厂前的严格检测，为VCD设备的气体精密控制提供了一套经过验证的解决方案。
