JPE产品精选 |针阀的密封原理是什么：一张锥面如何守住高压流体
针阀在机械领域并不算“大块头”，但它的身影出现在大量对流量控制精度有要求的场合——仪器仪表管路、液压系统采样阀、化工装置中的取样与隔离、柴油机喷油系统等。这些应用有一个共同特征：需要在高压环境下对流体进行精细的启闭或流量调节，同时必须保持可靠的密封。一旦针阀密封失效，轻则影响控制精度，重则引发介质泄漏，带来安全事故或环境污染。
核心结构：阀针与阀座的“锥面之缘”
针阀的名字来源于其核心运动部件——阀芯呈针形圆锥体，像一个尖端逐步插入阀座内孔。针阀的结构并不复杂：阀杆带动阀芯，阀芯的锥面与阀体上的锥形阀座构成一对摩擦副；当阀杆向下运动时，锥面与阀座贴合，切断流道；向上提升时，锥面脱离阀座，流体通过。针阀通常需要旋转数圈才能从全闭到全开，这种丝杆式设计赋予了它出色的流量调节分辨率，但也对密封提出了更高要求。
密封是如何实现的：金属锥面与研磨精度的博弈
针阀的密封依赖一个简单的几何原理——锥面贴合。阀针的锥面经精细研磨后，与阀座内锥面形成紧密的面接触（或近似线接触），在轴向力的作用下产生接触应力，将流道切断。常见的阀针锥角有1:50和60°锥角两种，锥面经过精密研磨以保证表面粗糙度达到微米级。
严格来说，针阀的密封并非单纯的“挤压堵住”。当阀芯关闭时，轴向力使锥面之间产生弹性变形，形成一道连续的金属接触环带。这道环带承受着来自介质压力的作用——介质压力越大，锥面之间的接触应力也会相应增大（压力辅助密封效应），这正是金属硬密封针阀能够承受6000 psi甚至更高压力的物理基础。
除了阀芯与阀座之间的主密封，针阀还有一个不可忽视的辅助密封环节——阀杆与阀盖之间的填料密封。填料（通常为PTFE或石墨）包裹在阀杆外圈，防止介质沿阀杆螺纹向外泄漏。这两道密封共同构成了针阀的密封体系：主密封切断流道，填料密封阻断外漏路径。

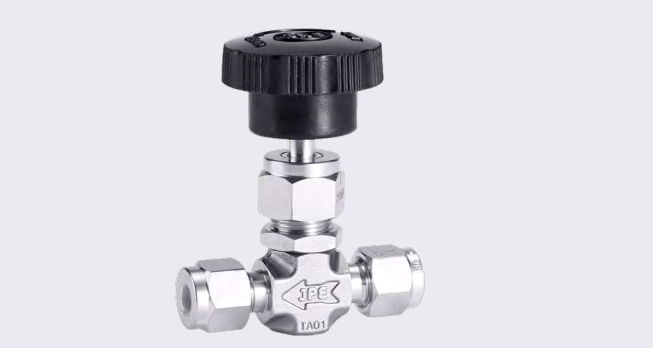

<点击图片可查看产品详情>
哪些因素会破坏密封
针阀的密封面虽然只有窄窄的一圈，但实际工况对它极为挑剔。
密封面损伤是最常见的失效原因。流体中夹带的固体颗粒进入锥面间隙后，会像研磨剂一样划伤密封面；阀杆旋转关闭时，若阀芯在接触阀座的瞬间仍带有旋转运动，还会造成密封面的擦伤和沟槽。此外，阀芯反复落座的冲击力也会导致锥面塑性变形，使密封环带逐渐展宽，密封比压下降。
填料老化或松动同样会导致外泄漏。PTFE填料在高温下容易软化蠕变，需要定期调整填料螺帽的压紧力。
阀杆与阀芯的一体化结构中还存在另一个隐患：当操作者旋转手轮关闭阀门时，阀芯与阀座之间会产生旋转摩擦，长期下来密封面磨损加剧，密封寿命大打折扣。
从原理到产品：沅亨JPE NV33的设计应对
理解了上述密封原理和失效模式，再看沅亨JPE的NV33系列针阀，就能看出对于密封可靠性的一系列针对性安排。

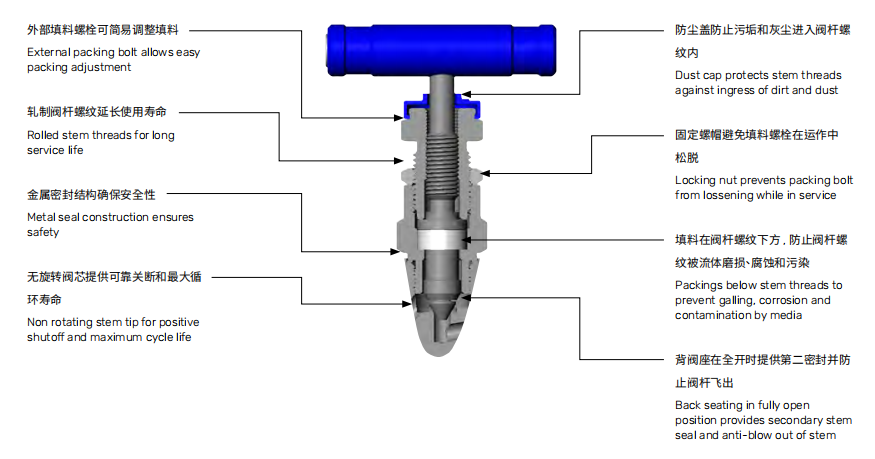

<点击图片可查看产品详情>
整体型阀盖（Integral Bonnet） 是NV33结构设计的第一道防线。与传统螺纹连接式阀盖不同，整体型阀盖将阀盖与阀体制成一体，从根本上消除了阀盖连接处这一潜在的外泄漏点，同时避免了因振动或误操作导致阀杆脱落的风险。
无旋转阀芯（Non-Rotating Stem） 则是延长密封面寿命的关键设计。在这类结构中，操作者旋转手轮时，阀杆的上段旋转，但下端与阀芯连接的部位不随之旋转，阀芯仅做轴向直线运动。这意味着阀芯锥面在接触阀座的那一刻是“正落座”而非“旋转擦入”，从根本上消除了传统针阀中常见的密封面擦伤和磨损问题。
背阀座（Back Seating） 是一个容易被忽视但非常实用的安全设计。当NV33的阀杆完全旋出（阀门全开状态）时，阀杆的一个特定部位会与阀盖上的背密封面接触，形成第二道密封。这道密封有两个作用：其一，防止介质沿阀杆向上泄漏——即便主填料因磨损或老化失效，背阀座仍能提供密封；其二，防止阀杆在全开状态下意外脱出阀体。
此外，NV33在阀杆填料方面也沿用了成熟思路：填料设置在阀杆螺纹的下方，将螺纹润滑剂与管路介质隔离，避免润滑剂被流体冲刷流失。
从原理到产品，NV33的每一项设计几乎都是针对针阀密封的固有弱点进行“定向补强”——整体阀盖堵上了结构泄漏点，无旋转阀芯护住了主密封面，背阀座则为填料失效提供了应急后备。对于从事流体系统设计和维护的工程师而言，理解这些设计背后的原理，比记住参数表上的数字更有价值。
